透平机资料珍藏版(6)

时间:2019-03-25 08:57作者:admin
1 、油动机与错油门的作用 油动机通过错油门将由调速器输出的二次油压信号转换成油缸活塞的行程,并通过杠杆系统操纵调节汽阀的开度,使进入汽轮机

1、油动机与错油门的作用
油动机通过错油门将由调速器输出的二次油压信号转换成油缸活塞的行程,并通过杠杆系统操纵调节汽阀的开度,使进入汽轮机的蒸汽流量与所要求的流量或功率相适应。错油门从二次油路中得到信号,并控制作为动力的压力油进入油缸活塞的上腔或下腔。

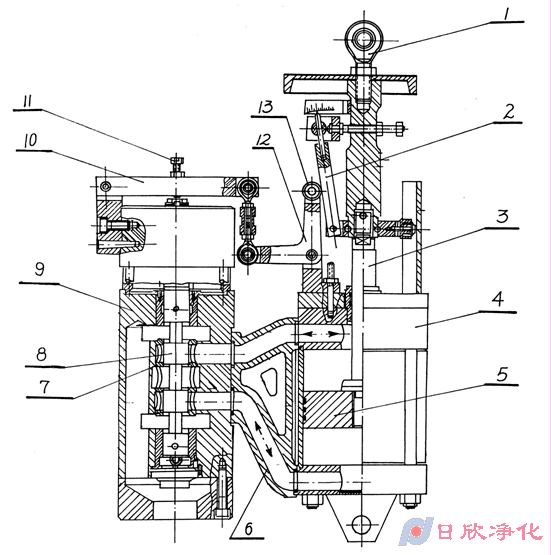

2、油动机与错油门的结构(见图7-11、图7-12)


油动机主要由错油门(件9),连接体(件6),油缸(件4)和反馈系统组成。双作用油动机由油缸体、活塞(件5),活塞杆(件3)及密封体组成,活塞杆上装有反馈导板(件2)及与调节汽阀杠杆相接的关节轴承(件1)。错油门的滑阀(件8)和套筒(件7)装在其壳体中,错油门滑阀的上端是转动盘(件16),转动盘与弹簧座之间装有推力球轴承(件15),弹簧(件14)的作用力取决于与调节螺栓(件11)及杠杆(件10)的位置。




3、错油门工作原理

二次油压的变化使错油门滑阀产生上、下运动,当二次油压升高时,滑阀上移,由接口(23)通入的压力油进入油缸活塞上腔,而下腔与回油口相通,于是活塞向下移动,并通过调节汽阀杠杆使调节汽阀开度增大。与此同时,反馈导板,弯曲杠杆(件12)将活塞的运动传递给杠杆(件10),杠杆便产生与滑阀反方向的运动使反馈弹簧力增加,于是错油门滑阀返回到中间位置。通过活塞杆上调节螺栓调整反馈导板的斜度,可改变二次油压与活塞杆行程之间的比例关系。图示的反馈导板是直线,二次油压与活塞行程是线性关系。若反馈导板是特殊型线,则两者也可以是非线性关系。
         反馈系统的作用是是油动机的动作过程稳定,它通过弯曲杠杆、杠杆、活塞杆及错油门滑阀构成反馈环节。弯曲杠杆一端的滚针轴承(件13)顶在反馈导板上,另一端和受弹簧作用的杠杆,调节螺栓连接。
在这里还要对两个问题需详细介绍,错油门滑阀的旋转与振动。
压力油从接口(23)进入错油门,并经其壳体内的通道,由进油口(25)进入滑阀中心,而后从转动盘中的径向、切向孔喷出,由于压力油从转动盘的切线方向连续喷出,所以使错油门滑阀产生旋转运动,通过螺钉(24)调节喷油量的大小,可改变滑阀的转动频率,这一频率可用专门的测量仪表在螺栓套(26)中测出。
为提高油动机动作的灵敏度。在错油门滑阀旋转的同时,又使其产生轴向振动,这是通过在滑阀下部的一只小孔(22)来实现的,滑阀每转动一圈该孔便与回油孔(20)接通一次。这时就有一部分二次油压排出,于是引起二次油压下降并导致滑阀下移,当滑阀继续旋转,小孔被封闭时,则滑阀又上移,因此随着滑阀旋转,滑阀一直重复上述动作,这时,就有微量压力油反复进入油缸活塞上腔或下腔,使活塞及调节汽阀阀杆出现微小振动,从而使油动机对调节信号的响应不会迟缓,错油门滑阀的振幅可由螺钉(21)来调节。
六、调速器
常见的调速器型式有: 双脉冲式、SRIV型、Woodward PG-PL型、WOODWARD505电子调速器,我车间用的是WOODWARD505电子调速器,故只对该型式的调速器进行详细的介绍。
1、   Woodward 505调速器介绍
    Woodward 505是美国Woodward 公司生产的以微处理器为基础的数字式调节器。根据每一台汽轮机的特性和参数对505进行组态。
505接受转速探头送来的频率信号,经内部频率/电压转换器转换后与设定值比较,产生相应的4
